ПГБ-50 модели "ЭКС-ФОРМА"
Газорегуляторные пункты ПГБ производства завода ЭКС-ФОРМА на базе регуляторов давления газа прямоточной конструкции РДП-50 отличаются максимальной степенью надежности и исключительной долговечностью:
- Точность поддержания заданного выходного давления в моделях ПГБ с РДП составляет 1-2%;
- Точность срабатывания запорного предохранительного клапана ПЗК составляет 1-2%;
- Ложные срабатывания клапанов ПЗК исключены. Произвольное открытие клапанов ПЗК исключено;
- Срок службы ПГБ составляет 50 лет.
Данные модели ПГБ предназначены для работы в системах газоснабжения с давлением от 0.05 до 1.2 МПа и расходом газа не более 6800 м3/ч на одном выходе.
Технические характеристики ПГБ-50 модели "ЭКС-ФОРМА"
Наименование параметра | ПГБ-50Н-2
| ПГБ-50В-2
|
Тип регулятора давления газа |
РДП-50Н |
РДП-50В |
Регулируемая среда |
Природный газ ГОСТ 5542-87 |
Природный газ ГОСТ 5542-87 |
Температура окружающего воздуха,оС |
-40…+45 |
-40…+45 |
Давление газа на входе, Рвх, МПа |
до 1,2 |
до 1,2 |
Диапазон настройки давления газа на выходе, Рвых, кПа |
1,5-60 |
60-600 |
Диапазон настройки давления срабатывания отключающего устройства, кПа |
|
|
при понижении Рвых |
0,3 - 30 кПа |
30-300 кПа |
при повышении Рвых |
2-75 кПа |
300-750 кПа |
Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее: |
РДП-50Н |
РДП-50В |
0,05МПа |
700 |
- |
0,1МПа |
950 |
950 |
0,2МПа |
1450 |
1450 |
0,3 МПа |
1900 |
1900 |
0,4МПа |
2400 |
2400 |
0,5МПа |
2800 |
2800 |
0,6 МПа |
3300 |
3300 |
0,7МПа |
3850 |
3850 |
0,8МПа |
4550 |
4550 |
0,9 МПа |
4800 |
4800 |
1,0МПа |
5300 |
5300 |
1,1МПа |
5700 |
5700 |
1,2 МПа |
6200 |
6200 |
Давления срабатывания сбросного клапана, кПа |
0,5-70 кПа |
60-700 |
Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе: |
|
|
2,0 кПа |
0,5 |
0,5 |
3,6 кПа |
0,7 |
0,7 |
Соединение |
Фланцевое |
Фланцевое |
Условный проход,Ду |
|
|
на входе |
50 |
50 |
на выходе |
65 |
65 |
импульса |
25 |
25 |
Масса, кг (не более) с АГУ |
3500 |
3500 |
Масса, кг (не более) с АОГВ |
4000 |
4000 |

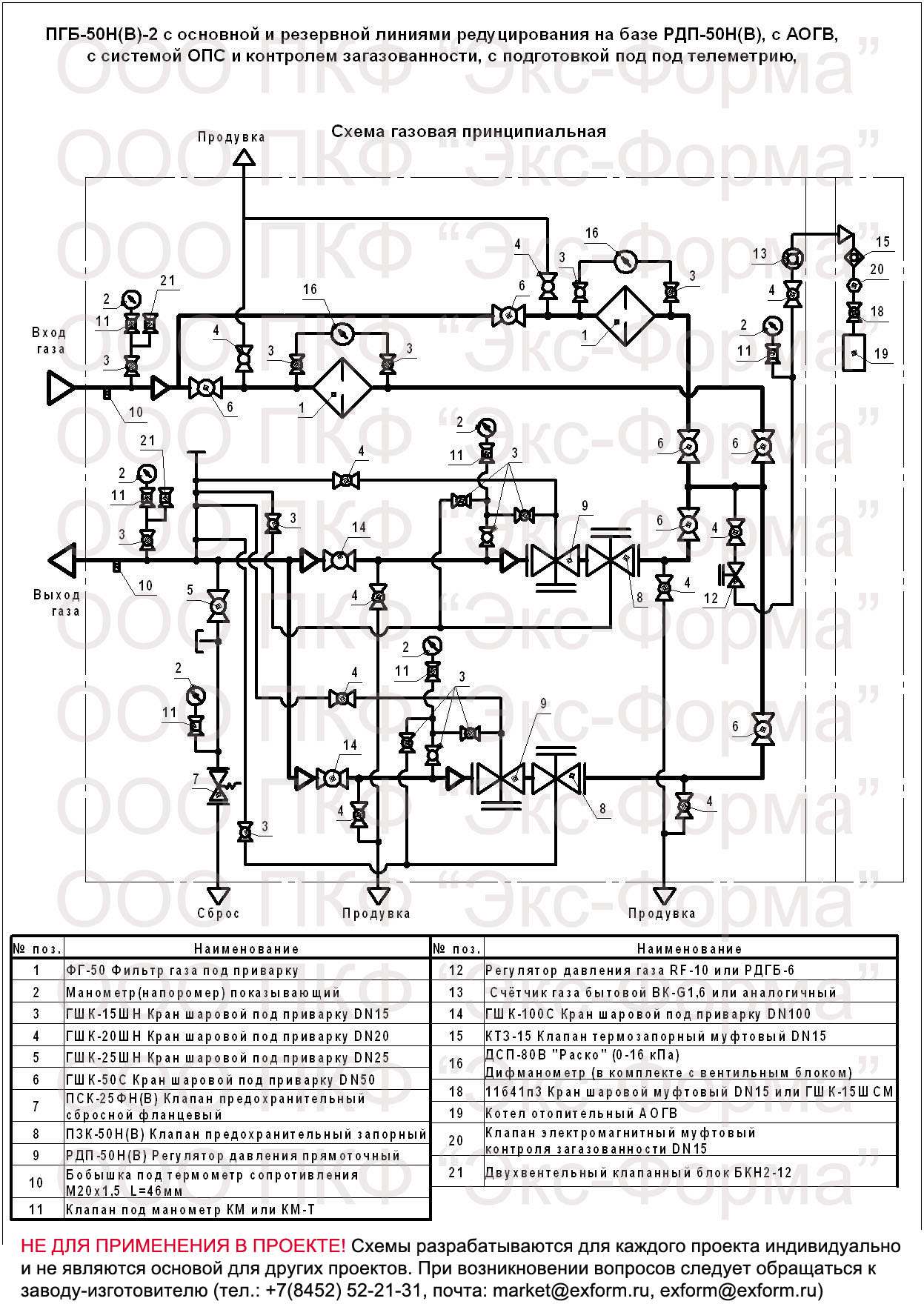

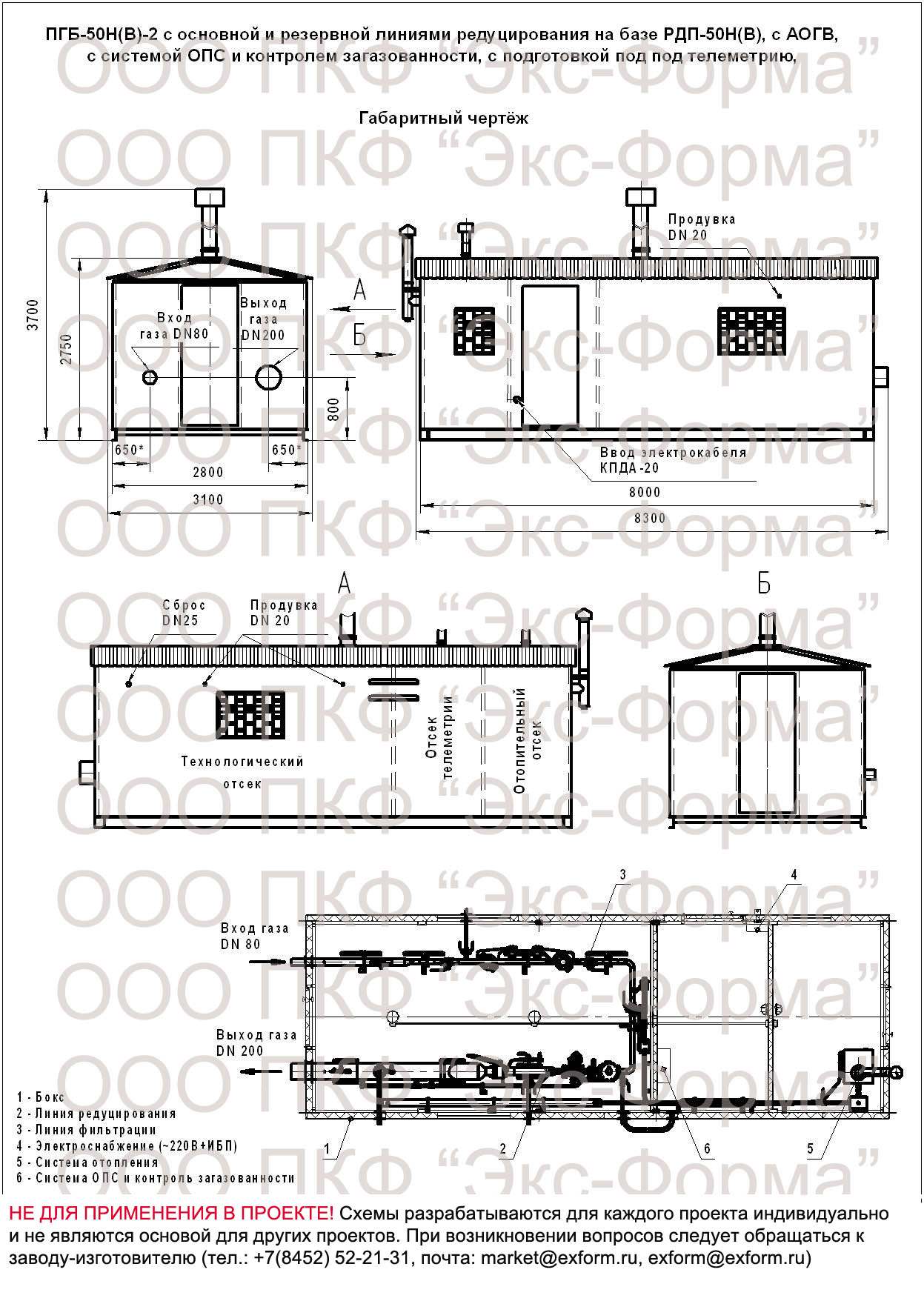

Схемы ПГБ-50 модели "ЭКС-ФОРМА"
Пункты газорегуляторные блочные сконструированы как блок-контейнеры с двумя линиями редуцирования газа предназначены для:
- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
- очистки газа от механических примесей;
- учета расхода газа (если требуется по тех. заданию).
Конструктивно ПГБ-50Н-2 на базе регуляторов давления газа РДП-50 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.
Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ, клапаны предохранительные запорные ПЗК, регуляторы давления газа РДП, клапаны сбросные ПСК, а также узлы учета расхода газа, системы отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы на сайте в Ваших проектах.
